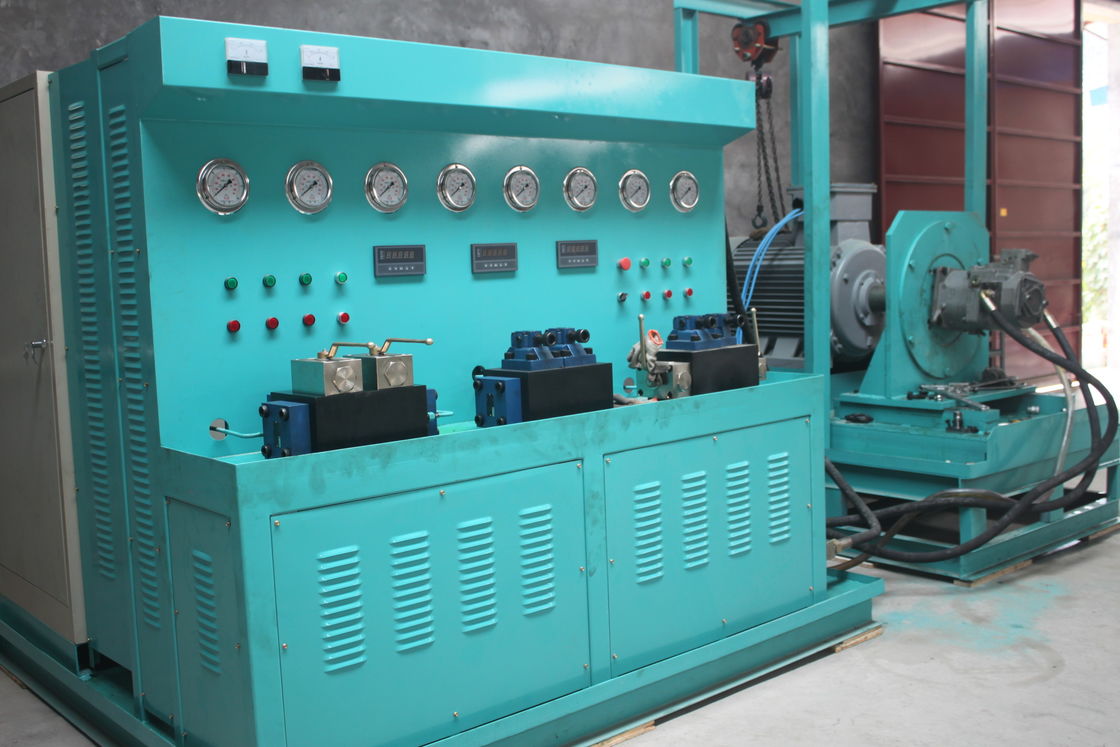

Banco de ensaio completo de bomba hidráulica

Banco de ensaio hidráulico completo

Para reparação ou fabrico de bombas, motores e cilindros

Examina bombas hidráulicas (abertas, fechadas, duplas), motores hidráulicos (alta velocidade) e realiza ensaios auxiliares de cilindros e válvulas hidráulicas.

II. Elementos de ensaio:

1- Ensaio de deslocamento: pressão sem carga, medição da descarga.
2Ensaio de eficiência de volume: A eficiência de medição do volume em condições de funcionamento nominal.
3Teste de potência: potência de arranque, potência nominal e potência de sobrecarga.
4Ensaio de sobrecarga: Deslocamento máximo da bomba ou do motor hidráulico (alta velocidade), velocidade nominal, pressão nominal de 110% ou pressão máxima de funcionamento de 1 minuto ou menos.
5- Ensaio de binário: binário de entrada da bomba hidráulica, binário de extremo do eixo do motor hidráulico (ensaio inverso)
6. Teste de fugas externas: Durante os testes acima referidos, inspeccionar a fugas dos componentes de vedação.
7- Ensaios auxiliares de válvulas e cilindros hidráulicos, etc.

III. Função e parâmetros do banco de ensaio

1- Modo de accionamento: motor, com potência de 110 kW + 22 kW + 22 kW + 0,75 kW
2Modo de velocidade: controlo de frequência 0 - 3000 r/min.
3. Modo de carga: válvula de alívio proporcional de computador de carga bidirecional de até 40 MPa. Capaz de testar bombas duplex.
4- Densidade máxima: <= 500 L/min. Densidade máxima do sistema auxiliar de baixa pressão <= 330 L/min.
5Pressão máxima do sistema auxiliar: 35 MPa
6O caudal máximo do sistema auxiliar de alta pressão: 34 L/min. A pressão máxima do sistema auxiliar: 31,5 MPa
7Intervalo de temperatura do banco de ensaio: 0 - 60oC
8. Equipado com um radiador de arrefecimento por ar
9Requisitos de energia: AC380V 300A
10Sensores e fonte de alimentação de controlo: DC24V
11O computador gera automaticamente relatórios de teste, curvas, aquisição de dados e saída de impressão.
12. Modo de exibição: exibição digital da velocidade, do fluxo, da pressão e do binário.
13. Componentes de ensaio: Principalmente testar bombas hidráulicas abertas, bombas abertas duplas, bombas fechadas e motores hidráulicos de alta velocidade. Auxiliar no teste de válvulas hidráulicas, cilindros hidráulicos, etc.
14Capaz de testar rotações no sentido dos ponteiros do relógio e no sentido contrário.
15. Com filtro de óleo para reciclagem de óleo vazado
16Filtro de 4 graus com função de alarme.
17Volume do reservatório de óleo: De acordo com o pedido do cliente
18O fornecedor é responsável pela instalação e comissionamento do equipamento.
