Banco de ensaio hidráulico completo para ensaios e manutenção de componentes hidráulicos

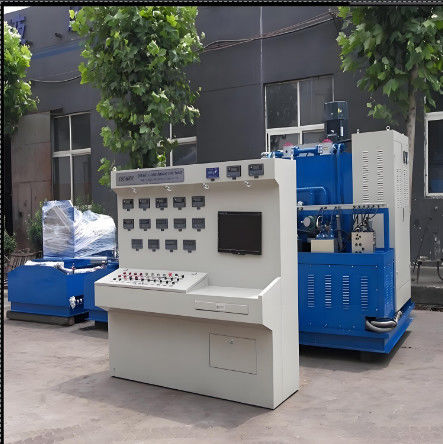

Banco de ensaio hidráulico completo

Para a reparação e fabrico de bombas, motores e cilindros, realiza exames de bombas hidráulicas (abertas, fechadas e de dupla abertura), motores hidráulicos (de alta velocidade),e realiza ensaios auxiliares em cilindros e válvulas hidráulicas.

Os elementos de ensaio incluem:

1- Ensaio de deslocamento: compreende a medição da pressão em estado de não-carga e a medição da descarga.
2Ensaio de eficiência do volume: medição da eficiência do volume em condições de funcionamento nominal.
3Teste de potência: abrangendo potência de arranque, potência nominal e potência de sobrecarga.
4. Teste de sobrecarga: determinação do deslocamento máximo da bomba ou do motor hidráulico (alta velocidade), velocidade nominal, 110% da pressão nominal,ou a pressão máxima para uma operação de 1 minuto ou menos.
5. Teste de binário: envolvendo o binário de entrada da bomba hidráulica e o binário de saída do eixo do motor hidráulico (teste inverso).
6Teste de fugas externas: durante os testes acima referidos, é inspeccionada a fugas dos componentes de vedação.
7. Ensaios auxiliares de válvulas hidráulicas e cilindros hidráulicos, etc.

A função e os parâmetros do banco de ensaio são os seguintes:

1Modo de accionamento: motorizado, com potência de 110 kW + 22 kW + 22 kW + 0,75 kW.
2Modo de velocidade: controlo de frequência entre 0 e 3000 r/min.
3Modo de carregamento: a válvula de alívio proporcional informática permite carregamento bidirecional de até 40 MPa, sendo capaz de testar bombas duplex.
4. Cálculo do caudal máximo: ≤ 500 L/min. O caudal máximo do sistema auxiliar de baixa pressão é ≤ 330 L/min.
5Pressão máxima do sistema auxiliar: 35 MPa.
6O caudal máximo do sistema auxiliar de alta pressão é de 34 L/min. A pressão máxima do sistema auxiliar é de 31,5 MPa.
7Intervalo de temperatura do banco de ensaio: Dentro de 0 - 60oC.
8É equipado com um radiador de arrefecimento a ar.
9Requisitos de energia: AC380V 300A.
10Sensores e controlo Alimentação: DC24V.
11O computador gera automaticamente relatórios de teste, curvas, adquire dados e permite a impressão.
12. Modo de exibição: fornece uma exibição digital de velocidade, fluxo, pressão e torque.
13. Componentes de teste: Os principais testes são em bombas hidráulicas abertas, bombas abertas duplas, bombas fechadas e motores hidráulicos de alta velocidade.etc..
14É capaz de testar rotações no sentido dos ponteiros do relógio e no sentido contrário.
15É equipado com um filtro de óleo para reciclar o óleo vazado.
16Dispõe de um filtro de 4 graus com função de alarme.
17Volume do tanque de óleo: conforme pedido do cliente.
18O fornecedor é responsável pela instalação e colocação em serviço do equipamento.

Para mais informações, por favor contacte-me.
