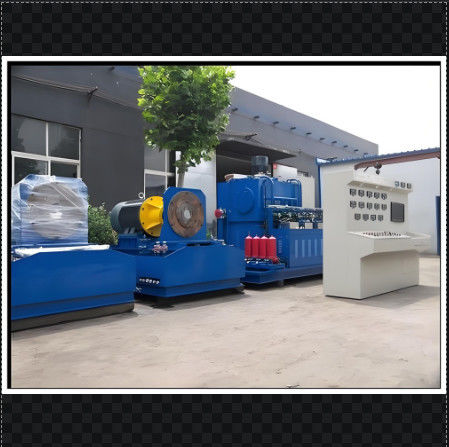

Banco de ensaio completo de bomba/motor hidráulica

Banco de ensaio de bomba hidráulica abrangente

Função e parâmetros do banco de ensaio

1.conduzir- NãoModo: por motor elétrico, 160kw+22KW+2,2KW+0,75KW+

2,velocidadeajustandoModo: controlo do conversor de frequência 0-1500 r/min.

3,modo de carga: carga bidireccional, através de válvula de alívio manual, 42 Mpa, podem ser testadas bombas Tandem.

4.exibição- NãoModo: a velocidade de rotação, o fluxo e a temperatura são mostrados em.meter digital.

A pressão é exibida por medidor mecânico

O fornecimento de óleo do banco de ensaio para a bomba necessita de ensaio:

5.o que pode ser testadoO banco de ensaio testa principalmente bombas hidráulicas abertas, bombas abertas em tándem, bombas fechadas e motores hidráulicos de alta velocidade. , e válvula hidráulica auxiliar de ensaio e motor de baixa velocidade, etc.

6 O banco de ensaio pode testar bombas de rotação no sentido horário e de rotação contra-horário.

7. o banco de ensaio pode gerar e imprimir o relatório de ensaio.

8. o banco de ensaio está equipado com um filtro para a recuperação do óleo de fuga.

9Volume do reservatório de óleo: 850 L-3000 L

10. o óleo para dentro e para fora são filtrados com função de alarme

Função do banco de ensaio

Teste principalmente bombas hidráulicas abertas simples ou duplas ou triplas, bombas hidráulicas fechadas simples ou motor hidráulico axial de alta velocidade, etc.

Modo de condução: motor elétrico de 160 kW (6 polos),

Velocidade de rotação: 0-1500 r/min (1000 r/miné recomendado)

Modo de carga: 1 carga para a bomba, através da válvula de alívio piloto e método de carga de 3 laços,

A pressão máxima é de 35 Mpa*2+31,5 Mpa*1

• Carga do motor hidráulico:

Modo de alimentação de óleo:

Fornecimento de óleo da bomba de óleo de baixa pressão: 70 L/min 0-3MPa

Fornecimento de óleo de auto-preparação

Bomba de óleo auxiliar de alta pressão: 18L/min 0-31,5Mpa

1# óleo auxiliar da bomba piloto: 15L/min 0-4Mpa

2# Óleo auxiliar da bomba piloto: 15L/min 0-4Mpa

Modo de exibição:

1. por metros e computador;

• O fluxo, a temperatura e a velocidade são indicados em dígitos;
• A pressão é exibida por medidor e o computador lê o sinal enviado pelo sensor de pressão;
• O nível de óleo é exibido diretamente pelo medidor de nível do líquido
• Bloqueio do filtro é alarmada por luz vermelha e buzzer

Purificação de óleo: filtragem em 8 fases

Outra bomba de óleo está equipada para recuperar o óleo na ranhura de óleo da área da plataforma.

Meio de trabalho:óleo hidráulico isovg46

Volume de petróleo: 1000 L
