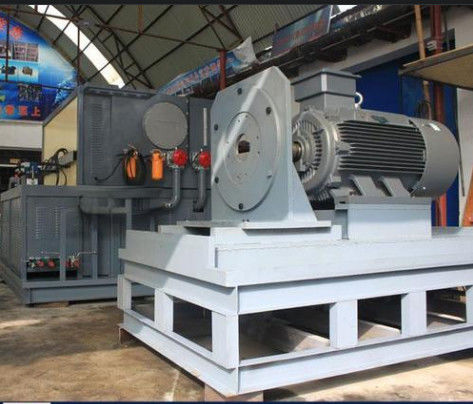

Testeiro de bomba hidráulica com computador e relatório de teste impresso

Fabricante de testadores de bombas hidráulicas abrangentes

75kw, 90kw, 110kw, 132kw, 160kw

com relatório de ensaio de computador e impressão

para reparação ou fabrico de bombas/motores/cilindros hidráulicos,

1, Visão geral

1.1 O banco de ensaio integral hidráulico é um equipamento especial utilizado para o ensaio e avaliação de componentes hidráulicos nas empresas de manutenção.O sistema seleciona componentes e acessórios hidráulicos e elétricos de alta qualidade no país e no estrangeiroTem as características de estrutura compacta, qualidade confiável, design razoável, fácil operação e manutenção.

1.2 O sistema hidráulico do banco de ensaio adota a estrutura do reservatório de óleo fechado, que pode funcionar no ambiente com poeira,mas o pó no equipamento hidráulico deve ser limpo com frequência quando utilizado, de modo a garantir que o sistema hidráulico tem uma boa dissipação de calor e limpeza do óleo.

2, Características estruturais e funcionais

2. 1. Carregamento remoto manual; Display de computador; Frequência variável e controlo de velocidade variável, curva de ensaio e impressão de relatórios.

2. 2 banco de ensaio pode testar bombas hidráulicas, válvulas hidráulicas, motores hidráulicos, válvula de bomba hidráulica, vazamento interno do cilindro, características da curva, teste de controlo, etc.

2A designação de bloco de circuito de óleo integrado faz com que o sistema tenha as características de menos vazamento, estrutura compacta, fácil desmontagem e montagem.

2O circuito de óleo de saída é organizado de forma ordenada e clara, fácil de operar e instalar.

2O banco de ensaio é dividido em três partes: estação de bombeamento principal, plataforma de accionamento do motor eléctrico e banco de controlo.

3,Parâmetros principais:

Nome do equipamento: banco de ensaio hidráulico completo yst-400w

3Indicadores técnicos principais:r 160kW+ 22 kW + 7,5 kW + 0,75 = 190 kW

0.5-45mpa

Fluxo principal do sistema: 500L + 500L;

Pressão principal do sistema: 450 bar

O caudal do sistema de controlo de alta pressão 0,5-30mpa é de 16L / min; pressão máxima 35bar

O fluxo de óleo de retorno é de 0-100L e a pressão do óleo de retorno é de 0,3MPa

Velocidade de ensaio da bomba hidráulica: 0 - 2200 r / min

Fluxo de óleo de retorno: 100 L

TEstNúmeros:

1,DEnsaio de colocação:ensaio de pressão sem carga, ensaio de deslocamento

2,Teste deEficiência de volume: a eficiência por volume em condições de funcionamento nominal,

3.OTeste de cargat: deslocamento máximo da bomba ou do motor hidráulico (alta velocidade), velocidade nominal, em funcionamento durante menos de 1 minuto sob pressão nominal de 110% ou sob pressão máxima

4.EExternalFugas Teste:, verificação das fugas das partes de vedação nos ensaios anteriores

5.Ensaio auxiliarpara cilindros de óleo hidráulico, motores e válvulas hidráulicos de baixa velocidade
