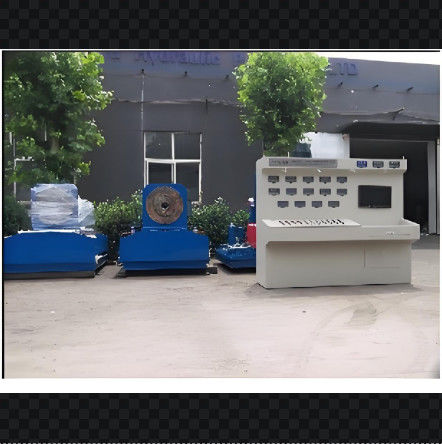

Equipamento de ensaio de bomba hidráulica abrangente 75kw 90kw 110kw 132kw 160kw

Plataforma de ensaio hidráulico abrangente

75kw, 90kw, 110kw, 132kw, 160kw

com relatório de ensaio de computador e impressão

para reparação ou fabrico de bombas/motores/cilindros hidráulicos,

Ele testa bombas hidráulicas (aberta, fechada, bomba aberta dupla), motores hidráulicos (alta velocidade) e cilindros e válvulas hidráulicas auxiliares de teste.

II. A Comissão , Elementos de ensaio:

1, ensaio de deslocamento: pressão sem carga, medição da descarga.

2, ensaio de eficiência do volume: a eficiência da medição do volume em condições de funcionamento nominal,

3, ensaio de potência: potência de arranque, potência nominal, potência de sobrecarga.

4, ensaio de sobrecarga: deslocamento máximo da bomba ou do motor hidráulico (alta velocidade), velocidade nominal, pressão nominal de 110% ou pressão máxima de funcionamento de 1 minuto ou menos.

5, ensaio de binário: binário de entrada da bomba hidráulica, binário de extremo do eixo do motor hidráulico (ensino reverso)

6, ensaio de vazamento externo: no ensaio anterior, verificar a fuga das partes de vedação.

7, Ensaio auxiliar para válvula hidráulica e cilindro hidráulico, etc.


III. Função e parâmetros do banco de ensaio

1, modo de accionamento: motor, potência 75 kW,90 kw, 110 kw, 132 kw, 160 kw

2, modo de velocidade: controlo de frequência 0-3000r/min.

3, modo de carga: válvula de relevo proporcional de computador de carga dupla de 40 MPa.

4, caudal máximo: <= 500 L/min

O caudal máximo do sistema auxiliar de baixa pressão <= 330L/min 5,
Sistema auxiliar de pressão máxima: 35 MPa

6. O caudal máximo do sistema auxiliar de alta pressão é de 34 L/min,
Sistema auxiliar de pressão máxima: 31,5 MPa

7, faixa de temperatura para banco de ensaio: 0-60oC

8, com radiador de arrefecimento por ar

9, requisitos de potência: AC380V 300A

10, sensores e fonte de alimentação de controlo: DC24V

11, o computador gera automaticamente relatórios de ensaio, curvas, aquisição de dados e saída de impressão.

12, modo de exibição: exibição digital da velocidade, do caudal, da pressão e do binário.
Fornecimento de petróleo: auto-primação e fornecimento forçado de petróleo.

13Componentes de ensaio: principalmente bomba hidráulica aberta, bomba hidráulica aberta dupla, bomba hidráulica fechada, motor hidráulico de alta velocidade.

14, Capaz de testar tanto a rotação no sentido horário como a rotação contra-horário;

15, com um filtro de óleo para reciclar o óleo vazado

16, filtro de 4o grau com função de alarme.

17Volume do reservatório de óleo: de acordo com o pedido do cliente

18, o fornecedor é responsável pela instalação e colocação em serviço do equipamento

Para mais informações, por favor contacte-me.
