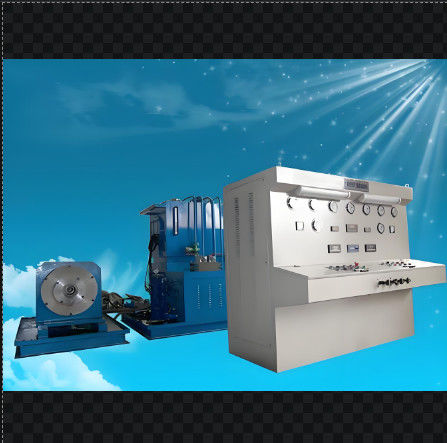

Banco de ensaio hidráulico para bombas hidráulicas de grande amplitude de pressão

Banco de ensaio hidráulico completo

para reparação ou fabrico de bombas/motores/cilindros,

Ele testa bombas hidráulicas (aberta, fechada, bomba aberta dupla), motores hidráulicos (alta velocidade) e cilindros e válvulas hidráulicas de teste auxiliares.

Descrição pormenorizada de um banco de ensaio de bomba hidráulica

Um banco de teste de bomba hidráulica é um equipamento sofisticado projetado para avaliar o desempenho, a confiabilidade e a eficiência das bombas hidráulicas.Este banco serve como uma ferramenta crítica para os fabricantesA seguir está uma descrição pormenorizada do banco de ensaio da bomba hidráulica e dos seus componentes.
Visão geral do banco de ensaio da bomba hidráulica

O banco de ensaio de bomba hidráulica é um sistema abrangente que simula condições de funcionamento reais para testar bombas hidráulicas em vários cenários.incluindo um motor motriz, uma bomba em teste, um painel de controlo, um sistema de filtragem e equipamento de aquisição de dados.

Principais componentes do banco de ensaio da bomba hidráulica

1Motor motriz: o motor motriz é responsável pela alimentação da bomba sob teste. Pode ser um motor elétrico ou um motor hidráulico, dependendo do projeto do banco de teste.O motor é capaz de ajustar a sua velocidade para simular diferentes condições de funcionamento, normalmente variando de 0 a 3000 rpm.

2. Bomba em teste: O banco de ensaio é concebido para acomodar vários tipos de bombas hidráulicas, tais como bombas de êmbolo, bombas de engrenagem, bombas de vela e motores de êmbolo.A bomba está bem montada no banco de ensaio, permitindo uma fácil instalação e remoção.

3. Painel de controle: O painel de controle é o centro central para operar o banco de teste. Ele apresenta uma interface fácil de usar com botões, interruptores e uma tela de exibição.O painel de controlo permite aos operadores ajustar a velocidade do motor, fixar limites de pressão e monitorizar o processo de ensaio.

4. Sistema de filtragem: um sistema de filtragem de alta precisão é parte integrante do banco de ensaio para garantir que o fluido hidráulico permaneça limpo durante o ensaio.um filtro de pressão, e um filtro de retorno, com precisão de filtragem inferior ou superior a 20 μm.

5Equipamento de aquisição de dados: o banco de ensaio está equipado com sensores e um sistema de aquisição de dados computadorizado para registar e analisar os dados do ensaio.e consumo de energia são monitorizados em tempo real.

Características e funções do banco de ensaio da bomba hidráulica

- Ajuste de velocidade sem passos: o banco de ensaio permite a regulação contínua da velocidade do motor motriz, permitindo aos operadores testar a bomba em várias condições de funcionamento.

- Ampla gama de pressões: o banco de ensaio pode funcionar num amplo espectro de pressões, normalmente de 31 a 42 Mpa, para simular diferentes ambientes de trabalho.

- Medição de alta precisão: a inclusão de medidores e medidores digitais garante uma medição precisa e fiável dos parâmetros de ensaio.

- Operação computadorizada: o sistema informático integrado facilita a análise avançada dos dados, a elaboração de relatórios e o acompanhamento em tempo real dos resultados dos ensaios.

- Segurança certificada CE: o banco de ensaio cumpre as normas europeias de segurança e desempenho, garantindo um ambiente de ensaio seguro.
Em conclusão, o banco de ensaio de bombas hidráulicas é um instrumento essencial para avaliar o desempenho e a fiabilidade das bombas hidráulicas.As suas características avançadas e as suas capacidades de controlo precisos tornam-na um recurso indispensável para os fabricantes de equipamentos hidráulicos, profissionais de manutenção e investigadores.

II. A Comissão , Elementos de ensaio:

1, ensaio de deslocamento: pressão sem carga, medição da descarga.

2, ensaio de eficiência do volume: a eficiência da medição do volume em condições de funcionamento nominal,

3, ensaio de potência: potência de arranque, potência nominal, potência de sobrecarga.

4, ensaio de sobrecarga: deslocamento máximo da bomba ou do motor hidráulico (alta velocidade), velocidade nominal, pressão nominal de 110% ou pressão máxima de funcionamento de 1 minuto ou menos.

5, ensaio do binário: binário de entrada da bomba hidráulica, binário de extremo do eixo do motor hidráulico (ensaio inverso)

6, ensaio de vazamento externo: no ensaio anterior, verificar a fuga das partes de vedação.

7, Ensaio auxiliar para válvula hidráulica e cilindro hidráulico, etc.


III. Função e parâmetros do banco de ensaio

1, modo de accionamento: motor, potência 110kw+22KW+22KW+0,75KW

2, modo de velocidade: controlo de frequência 0-3000r/min.

3, modo de carga: válvula de relevo proporcional de computador de carga dupla de 40 MPa.

4, caudal máximo: <= 500 L/min

O caudal máximo do sistema auxiliar de baixa pressão <= 330L/min 5,
Sistema auxiliar de pressão máxima: 35 MPa

6. O caudal máximo do sistema auxiliar de alta pressão é de 34 L/min,
Sistema auxiliar de pressão máxima: 31,5 MPa

7, faixa de temperatura para banco de ensaio: 0-60oC

8, com radiador de arrefecimento por ar

9, requisitos de potência: AC380V 300A

10, sensores e fonte de alimentação de controlo: DC24V

11, o computador gera automaticamente relatórios de ensaio, curvas, aquisição de dados e saída de impressão.

12, modo de exibição: exibição digital da velocidade, do caudal, da pressão e do binário.
Fornecimento de petróleo: auto-primação e fornecimento forçado de petróleo.

13Componentes de ensaio: principalmente bomba hidráulica aberta, bomba hidráulica aberta dupla, bomba hidráulica fechada, motor hidráulico de alta velocidade.

14, Capaz de testar tanto a rotação no sentido dos ponteiros do relógio como a rotação no sentido contrário;

15, com um filtro de óleo para reciclar o óleo vazado

16, filtro de 4o grau com função de alarme.

17Volume do reservatório de óleo: de acordo com o pedido do cliente

18, o fornecedor é responsável pela instalação e colocação em serviço do equipamento
