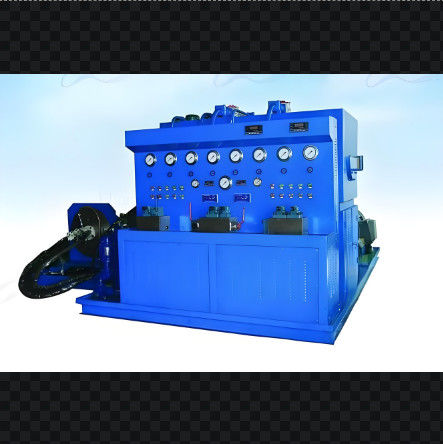

31 Mpa Test Stand hidráulico com fluxo de 500 L/min Automaticamente

Elementos de ensaio:

1- Ensaio de deslocamento: para medir a pressão e a descarga sem carga.
2. Teste de eficiência do volume: Para determinar a eficiência do volume em condições de funcionamento nominal.
3Teste de potência: incluir potência de arranque, potência nominal e potência de sobrecarga.
4Teste de sobrecarga: Deslocamento máximo da bomba ou motor hidráulico (a alta velocidade), velocidade nominal, 110% da pressão nominal ou pressão máxima para funcionamento durante 1 minuto ou menos.
5. Ensaio de binário: compreender o binário de entrada da bomba hidráulica e o binário do eixo final do motor hidráulico (ensaio inverso)
6Teste de fugas externas: durante os testes acima referidos, inspeccionar a fugas das partes de vedação.
7. Ensaios auxiliares de válvulas hidráulicas e cilindros hidráulicos, etc.

IV. Função e parâmetros do banco de ensaio

1Modo de accionamento: motor, com potência de 110 kW + 22 kW + 22 kW + 0,75 kW
2Modo de velocidade: controlo de frequência na faixa de 0 a 3000 r/min.
3. Modo de carga: válvula de relevo proporcional de computador para cargas bidirecionais de até 40 MPa. Capaz de testar bombas duplex.
4- Densidade máxima: ≤ 500 L/min. Densidade máxima do sistema auxiliar de baixa pressão ≤ 330 L/min.
5Pressão máxima do sistema auxiliar: 35 MPa
6- Fluxo máximo do sistema auxiliar de alta pressão 34 L/min, pressão máxima do sistema auxiliar: 31,5 MPa
7Intervalo de temperatura do banco de ensaio: 0 - 60°C
8Temperatura média com arrefecimento natural.
9Requisitos de energia: AC380V 300A
10Sensores e alimentação de controlo: DC24V
11O computador gera automaticamente relatórios de ensaio, curvas e aquisição de dados.
