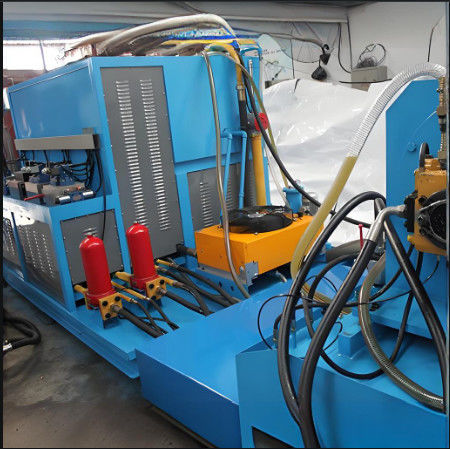

Banco de ensaio de motor hidráulico certificado CE para reparação de equipamentos de construção

Banco de ensaio de bomba hidráulica / motor para reparação de construções

I. Características estruturais

1.

O motor elétrico é o sistema de acionamento de todo o banco de ensaio. Este banco de ensaio pode ser dividido em três partes: plataforma de motor elétrico, plataforma de tanque de óleo, gabinete de controle.A estrutura tem características de tamanho pequeno, leveza, estrutura compacta e fácil instalação, etc.

2.

Ele usa o projeto de bloco integrado hidráulico, de modo que o sistema tem menos vazamento estrutura compacta, e conveniência para montagem e desmontagem

3, As mangueiras de óleo de saída estão dispostas de forma ordenada, clara e fácil de operar e instalar.

III Parâmetros principais

• Dimensões e parâmetros principais

Peso: 3 toneladas

ODimensão exterior:

Plataforma de condução: 1400*2100*1600mm

O reservatório de óleo principal e a tabela de controlo da válvula: 2700*2050*2030mm

Potência motriz: 110 kW

Motor auxiliar: bomba de abastecimento de óleo de baixa pressão de 22KW é bomba de vela, 45V-75A

Motor auxiliar: 22KW, bomba de abastecimento de óleo de alta pressão é A2F23/31

Fluxo máximo: 500L+500L

2. a configuração principal e os parâmetros do banco de ensaio

Modo de condução: motor elétrico

Velocidade: motor de quatro polos, 0 ‰ 3000 r/min (Recomenda-se utilizar menos de 2300 r/min)

Modo de carga: edição por computador; modo manual e automático para pressão de carga,

Modo de abastecimento de óleo: autoabsorção e força

Modo de exibição: medidor digital e ecrã do computador

Modo de operação: operação manual e automática

3 meio de trabalho:Óleo hidráulico ISOVG46

4. Volume do reservatório de óleoProjetado para 1250 L, 1200 L na realidade.

5O requisito dalimpezado óleo:

GB/T14039 19/16 ((NAS10 grau)

IV: Instruções de instalação

1Após a chegada deste sistema hidráulico, verifique se tudo está dentro dos requisitos, se o banco de teste atende ao pedido de projeto e se há algum dano.Contactar directamente o fabricante.

• Quando cada parte do sistema hidráulico for instalada, certifique-se de que a tampa ou o revestimento de todas as portas de óleo externas não caem antes de combinar as mangueiras para este equipamento,para evitar qualquer poluição deste sistema hidráulico.

• Após este sistema hidráulico ser transportado para a posição de instalação, fixa-o firmemente, para evitar qualquer influência no desempenho deste sistema hidráulico.

• Depois de cada parte deste sistema hidráulico está em seu

posição correta, combinar mangueiras para o sistema hidráulico de acordo com o desenho hidráulico operacional.

5. Ao fazer o trabalho de ligação, não perca ou danifique nenhum selo,

6Após a conclusão da instalação, por favor conecte os componentes elétricos de acordo com o diagrama de fiação.

• Instruções de comissionamento
  • Após a instalação deste sistema hidráulico, de acordo com o diagrama de princípio hidráulico, diagrama de fiação do circuito, verifique se todas as partes do sistema hidráulico estão correctamente instaladas,o gasoduto está correctamente ligado, os cabos elétricos estão correctamente ligados, caso contrário, resolver em tempo hábil.

• Desvirar a tampa do filtro de ar, adicionar óleo hidráulico ao tanque até ao limite máximo do medidor de nível do líquido com uma máquina de filtragem cuja precisão de filtragem não seja inferior a 20 um através do filtro de ar,e depois restaurar o filtro de ar.

• Vire todos os botões de regulação na mesa de controlo no sentido anti-horário para zero.

• Abotoar o motor elétrico, se ele não pode começar, ajuste o circuito novamente.

Para mais informações, contacte-me.
