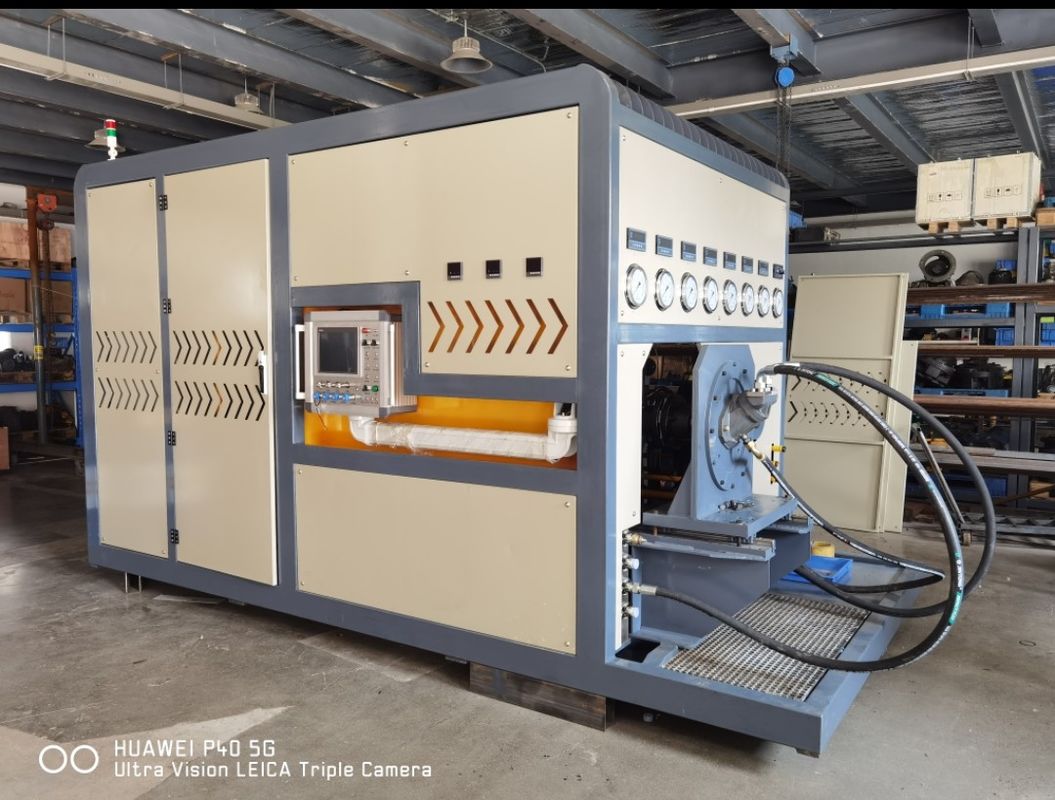

Banco de ensaio de bomba hidráulica avançada para ensaios de vários componentes hidráulicos

Banco de ensaio de bomba hidráulica

Requisitos funcionais:
Capaz de testar principalmente bombas hidráulicas (bombas abertas, bombas fechadas, bombas abertas duplas) e motores de alta velocidade.

O computador instalado no banco de ensaio adquire e regista os dados de ensaio da bomba hidráulica e do motor hidráulico e, posteriormente, cria curvas de exibição e imprime relatórios de ensaio.

II. A Comissão
Elementos de ensaio:

1. Ensaio de deslocamento: Incorporando ensaio de pressão sem carga e ensaio de deslocamento.
2Teste de eficiência do volume: medição da eficiência do volume em condições de funcionamento nominal.
3. Teste de sobrecarga: abrangendo o deslocamento máximo da bomba ou do motor hidráulico (a alta velocidade), a velocidade nominal e o funcionamento durante 1 minuto ou menos sob pressão nominal ou a pressão máxima.
4Teste de fugas externas: durante o teste acima referido, inspeccionar a fugas dos componentes de vedação.
5Assistência ao ensaio de válvulas hidráulicas, cilindros hidráulicos, etc.

III. Função e parâmetros do banco de ensaio

1Modo de condução: Acionado por motor elétrico, 160 kW + 5,5 kW + 5,5 kW + 0,75 kW + 0,75 kW + 0,75 kW
2Modo de regulação da velocidade: regulado por conversor de frequência, 100 - 3000 r/min.
3Modo de carga: carga de três vias, através de válvula de alívio manual, 38Mpa + 38Mpa + 31,5Mpa. Podem ser testadas três bombas.
4. Fornecimento de óleo do banco de ensaio para a bomba testada: estão disponíveis métodos de auto-primação e forçados.
5O banco de ensaio examina principalmente bombas hidráulicas abertas, bombas abertas em tándem, bombas fechadas e motores hidráulicos de alta velocidade.Realiza ensaios auxiliares de válvulas e cilindros hidráulicos, etc.
6O banco de ensaio tem a capacidade de testar bombas de rotação no sentido horário e no sentido anti-horário.
7O banco de ensaio pode gerar e imprimir relatórios de ensaio.
8O banco de ensaio está equipado com um equipamento de filtragem para a recuperação do óleo de fuga.
9Volume do tanque de óleo: 1200L
10O óleo para dentro e para fora é filtrado com uma função de alarme.
11Método de arrefecimento: radiador de arrefecimento por ar
12Fluxo máximo do sistema: ≤ 380L/min + 380L/min + 150L/min
13. Fluxo máximo do sistema de assistência de baixa pressão: ≤ 70L/min. Pressão do sistema de assistência de baixa pressão: 3Mpa
14. Fluxo máximo do sistema de assistência de alta pressão: ≤ 15 L/min. Pressão do sistema de assistência de alta pressão: 31,5 Mpa
15Sistema de orientação: 2 bombas e 4 vias

Para mais informações, por favor contacte-me.
