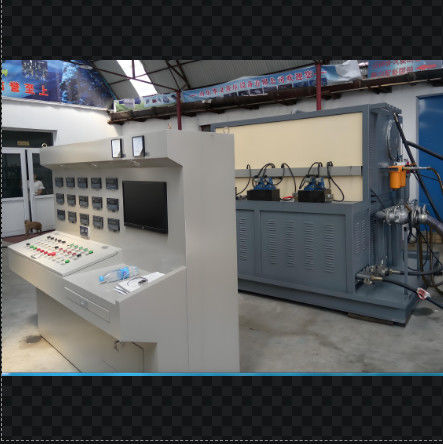

Estação de ensaio de motor hidráulico digital eficiente em termos energéticos informatizada

Estação de ensaio de bomba hidráulica

Especificações

I. Requisitos funcionais: Capaz de testar principalmente bombas hidráulicas (bombas abertas, bombas fechadas, bombas duplas abertas) e motores de alta velocidade a ensaiar.Os motores hidráulicos de baixa velocidade podem ser testados de forma simples..

O computador no banco de ensaio adquire e regista os dados de ensaio da bomba hidráulica e do motor hidráulico, formando posteriormente curvas de exibição e imprimindo relatórios de ensaio.

II. A Comissão
Elementos de ensaio:

1. Ensaio de deslocamento: compreende o ensaio de pressão sem carga e o ensaio de deslocamento.
2Teste de eficiência do volume: medição da eficiência do volume em condições de funcionamento nominal.
3Teste de sobrecarga: envolve o deslocamento máximo da bomba ou motor hidráulico (a alta velocidade), velocidade nominal e funcionamento durante 1 minuto ou menos sob pressão nominal ou pressão máxima.
4. Teste de fugas externas: durante o ensaio acima referido, inspeccionar a fuga das partes de vedação.
5Assistência ao ensaio de válvulas hidráulicas, cilindros hidráulicos, etc.

III. Função e parâmetros do banco de ensaio

1Modo de condução: motor eléctrico, 160 kW + 5,5 kW + 5,5 kW + 0,75 kW + 0,75 kW + 0,75 kW
2Modo de regulação da velocidade: controlado por conversor de frequência, 100 - 3000 r/min.
3Modo de carregamento: carregamento de três vias, através da válvula de alívio manual, 38Mpa + 38Mpa + 31,5Mpa. Podem ser testadas três bombas.
4- Fornecimento de óleo do banco de ensaio para a bomba de ensaio: auto-primação e forçada.
5O banco de ensaio examina principalmente bombas hidráulicas abertas, bombas abertas em tándem, bombas fechadas e motores hidráulicos de alta velocidade.Realiza ensaios auxiliares de válvulas e cilindros hidráulicos, etc.
6O banco de ensaio é capaz de testar bombas de rotação no sentido horário e no sentido anti-horário.
7O banco de ensaio pode gerar e imprimir relatórios de ensaio.
8O banco de ensaio está equipado com um equipamento de filtragem para a recuperação de óleo de fuga.
9Volume do tanque de óleo: 1200L
10O óleo para dentro e para fora é filtrado com uma função de alarme.
11Método de arrefecimento: radiador de arrefecimento por ar
12Fluxo máximo do sistema: ≤ 380L/min + 380L/min + 150L/min
13. Fluxo máximo do sistema de assistência de baixa pressão: ≤ 70L/min. Pressão do sistema de assistência de baixa pressão: 3Mpa
14. Fluxo máximo do sistema de assistência de alta pressão: ≤ 15 L/min. Pressão do sistema de assistência de alta pressão: 31,5 Mpa
15Sistema de orientação: 2 bombas e 4 vias
