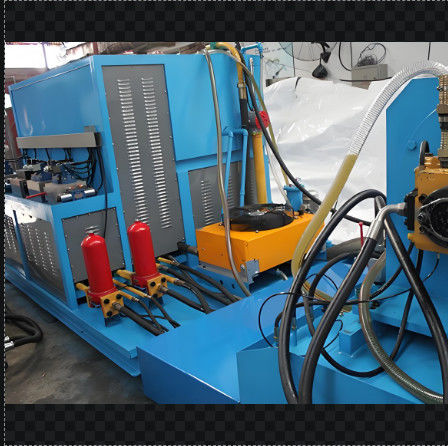

Máquina de ensaio de bomba hidráulica digital de potência de 160 kW com computador

Bancos de ensaio de bombas hidráulicas/motores, para reparação de bombas ou motores

Elementos de ensaio

1,DEnsaio de colocação:ensaio de pressão sem carga, ensaio de deslocamento

2,Teste deEficiência de volume: a eficiência por volume em condições de funcionamento nominal,

3.OTeste de cargat: deslocamento máximo da bomba ou do motor hidráulicos (alta velocidade), velocidade nominal, em funcionamento durante 1 minuto ou menos sob pressão nominal ou pressão máxima

4.EExternalFugas Teste: no ensaio anterior, verificar a fuga das partes de vedação.

Características estruturais:

1O banco de ensaio pode ser dividido em três partes: a plataforma do motor elétrico, a plataforma do tanque de óleo e o gabinete de controle.A estrutura apresenta um pequeno tamanho, leveza, disposição compacta e facilidade de instalação, entre outras características.

2Adopta o desenho de um bloco hidráulico integrado, garantindo menos fugas, uma estrutura compacta e facilitando a montagem e desmontagem.

3As mangueiras de óleo de saída estão dispostas de forma ordenada, apresentando uma disposição clara e facilitando a operação e a instalação.

Parâmetros principais:

1Dimensões e parâmetros principais:
Peso: 3 toneladas

Dimensão externa:
A plataforma de condução: 1400 * 2100 * 1600mm

O reservatório de óleo principal e a mesa de controlo da válvula: 2700 * 2050 * 2030mm

Potência motriz: 110 kW

Motor auxiliar: 22KW. A bomba de abastecimento de óleo de baixa pressão é uma bomba de vela, 45V - 75A

Motor auxiliar: 22KW. A bomba de suprimento de óleo de alta pressão é A2F23/31

Fluxo máximo: 500L + 500L

2Configuração e parâmetros principais do banco de ensaio:

Modo de condução: motor elétrico

Velocidade: motor de 4 polos, 0 - 3000 r/min (recomenda-se utilizar menos de 2300 r/min)

Modo de carregamento: Edição por computador; modos manuais e automáticos de pressão de carregamento

Modo de abastecimento de óleo: autoabsorção e força

Modo de exibição: medidor digital e ecrã de computador

Modo de operação: operação manual e automática

3Medium de trabalho: óleo hidráulico ISOVG46

4- Volume do tanque de óleo: projetado 1250 L, 1200 L na realidade

5Requisito de limpeza do óleo: GB/T14039 19/16 (grado NAS10)

Modo de alimentação de óleo:

Fornecimento de óleo da bomba de óleo de baixa pressão: 70 L/min 0-3MPa

Fornecimento de óleo de auto-preparação

Bomba de óleo auxiliar de alta pressão: 18L/min 0-31,5Mpa

1# óleo auxiliar da bomba piloto: 15L/min 0-4Mpa

2# Óleo auxiliar da bomba piloto: 15L/min 0-4Mpa

Modo de exibição:

1. por metros e computador;

• O fluxo, a temperatura e a velocidade são indicados em dígitos;
• A pressão é exibida por medidor e o computador lê o sinal enviado pelo sensor de pressão;
• O nível de óleo é exibido diretamente pelo medidor de nível do líquido
• Bloqueio do filtro é alarmada por luz vermelha e buzzer

Instruções de instalação:

1. Após a chegada deste sistema hidráulico, verifique se tudo cumpre os requisitos. Determine se o banco de ensaio cumpre o pedido de projeto e se há algum dano.Contactar directamente o fabricante.
2. Ao instalar cada parte do sistema hidráulico,assegurar que a cobertura ou o revestimento de cada porta de óleo externa não cai antes de ligar as mangueiras deste equipamento, a fim de evitar qualquer poluição do sistema hidráulico.
3Após o transporte deste sistema hidráulico para a posição de instalação, fixá-lo firmemente para evitar qualquer impacto no desempenho do sistema.
4Uma vez que todas as partes deste sistema hidráulico estejam na posição correta, conecte as mangueiras do sistema hidráulico de acordo com o desenho do funcionamento hidráulico.
5Durante o processo de ligação, não omita nem danifica nenhum selo.
6Após a conclusão da instalação, por favor, conecte a eletricidade.
