Detalhes do produto
Lugar de origem: Província de Shandong, China
Marca: YiZhi
Certificação: CE / ISO
Número do modelo: YST380
Termos de pagamento e envio
Quantidade de ordem mínima: 1 unidade
Preço: USD 20000--60000
Detalhes da embalagem: filme
Tempo de entrega: 50 dias
Termos de pagamento: T/T
Habilidade da fonte: 1 unidade por 50 dias
Nome do produto: |

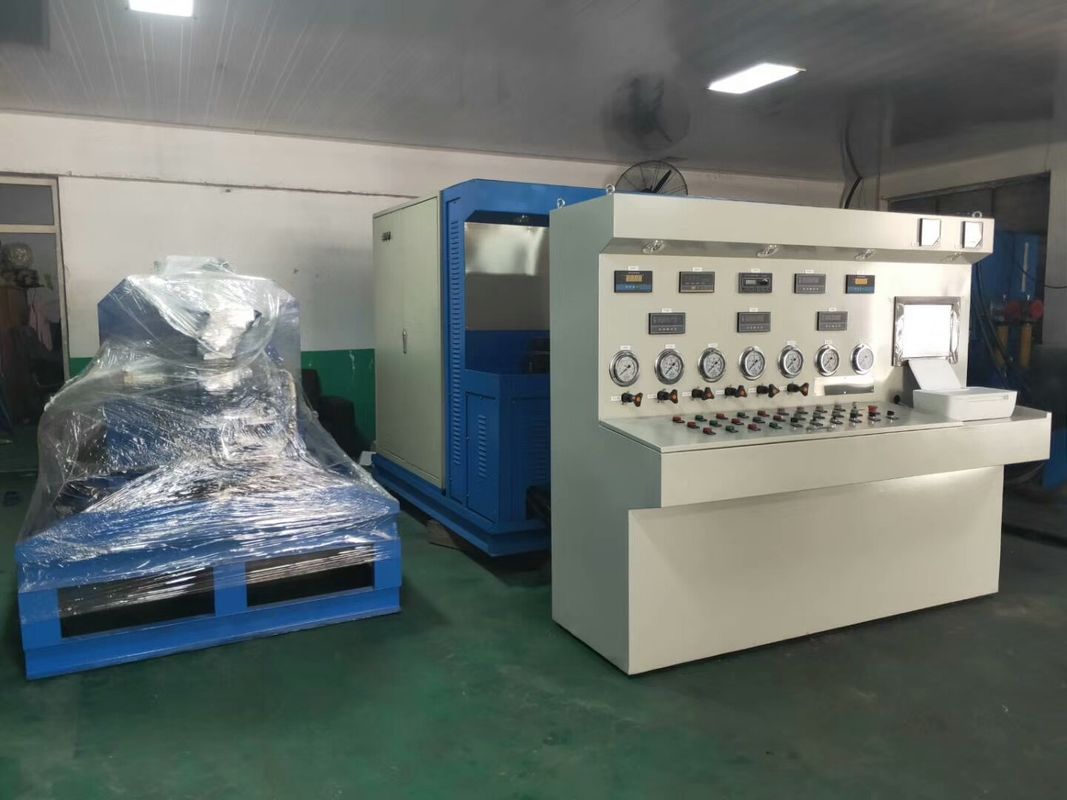

Banco de ensaio de bomba hidráulica |
Poder de condução: |
75-160 kW |
Objetivo: |
Para reparação de bombas e motores hidráulicos |
Velocidade de rotação: |
0-3000 r/min através do controlo de frequência |
Carga sob pressão: |
31 Mpa -- 42Mpa |
Fluxo: |
¥ 500L/min |
Modo de exibição: |
Display digital da velocidade, do caudal, da pressão, do binário. |
Fornecimento de petróleo:: |
auto-preparado e fornecimento forçado de óleo. |
Método de arrefecimento: |
Radiador refrigerado a ar |
Paragem de emergência Proteção: |
- Sim, sim. |
Garantia: |
1 ano |
Impressão do relatório de ensaio: |
- Sim, sim. |
Nome do produto: |
Banco de ensaio de bomba hidráulica |
Poder de condução: |
75-160 kW |
Objetivo: |
Para reparação de bombas e motores hidráulicos |
Velocidade de rotação: |
0-3000 r/min através do controlo de frequência |
Carga sob pressão: |
31 Mpa -- 42Mpa |
Fluxo: |
¥ 500L/min |
Modo de exibição: |
Display digital da velocidade, do caudal, da pressão, do binário. |
Fornecimento de petróleo:: |
auto-preparado e fornecimento forçado de óleo. |
Método de arrefecimento: |
Radiador refrigerado a ar |
Paragem de emergência Proteção: |
- Sim, sim. |
Garantia: |
1 ano |
Impressão do relatório de ensaio: |
- Sim, sim. |
Parâmetro principal
Potência: 160KW+5,5KW+5,5KW+1,5KW+1,5+0,8+0,75=175,55KW
Pressão máxima: 35Mpa
Fluxo do sistema principal: 400L+400L+200L
Velocidade da bomba hidráulica: 0-1500 r/min (Recomenda-se 1000 r/min)
Método de ensaio
Ensaio da bomba hidráulica:O motor principal de accionamento impulsiona a bomba de ensaio a absorver o meio do reservatório de óleo hidráulico através do filtro com alarme de pressão negativa de bloqueio para completar a ação de trabalho., e a carga de pressão é aumentada ou diminuída através da válvula de transbordamento proporcional na porta de óleo de funcionamento da bomba de ensaio.(a bomba auxiliar de alimentação de óleo deve ser ligada para a bomba de circuito fechado)
Ensaio do motor hidráulico axial de alta velocidade: mesmo método de ensaio para o ensaio das bombas (deve ser ligada a bomba auxiliar de alimentação de óleo)
O caudal máximo do sistema auxiliar de baixa pressão é ≤ 350L/min e a pressão máxima do sistema auxiliar de baixa pressão é de 3Mpa
O caudal máximo do sistema piloto é ≤ 15 L/min e a pressão máxima do sistema auxiliar do piloto é de 4 MPa.
Intervalo de temperatura de funcionamento do equipamento: 0-60 °C
Requisitos de potência do equipamento: AC380V 250A
Fonte de alimentação do sensor e do comando: DC24V
O computador gera automaticamente relatórios de ensaio, curvas, aquisição de dados e imprime-os.
A rotação no sentido horário e a rotação contra-horário podem ser testadas
Um carrinho de filtro de óleo está equipado para recuperar a fuga de óleo.
Volume do reservatório de óleo: 1500L
Modo de arrefecimento: arrefecimento a ar;
Elementos de ensaio
1,DEnsaio de colocação:ensaio de pressão sem carga, ensaio de deslocamento
2,Teste deEficiência de volume: a eficiência por volume em condições de funcionamento nominal,
3.OTeste de cargat: deslocamento máximo da bomba ou do motor hidráulico (alta velocidade), velocidade nominal, em funcionamento durante 1 minuto ou menos sob pressão nominal ou pressão máxima
4.EExternalFugas Teste: no ensaio anterior, verificar a fuga das partes de vedação.
Precisão do ensaio
(1) Pressão: precisão ± 0,1%, faixa de medição 0-35 mPa (parte 31,5 Mpa)
(2) Fluxo: precisão ± 0,5%, faixa de medição 5-400 l / min
(3) Velocidade: precisão ± 0,5%, faixa de medição 0-1500 r / min
(4) Temperatura: precisão ± 1 °C, faixa de medição - 20-100 °C
