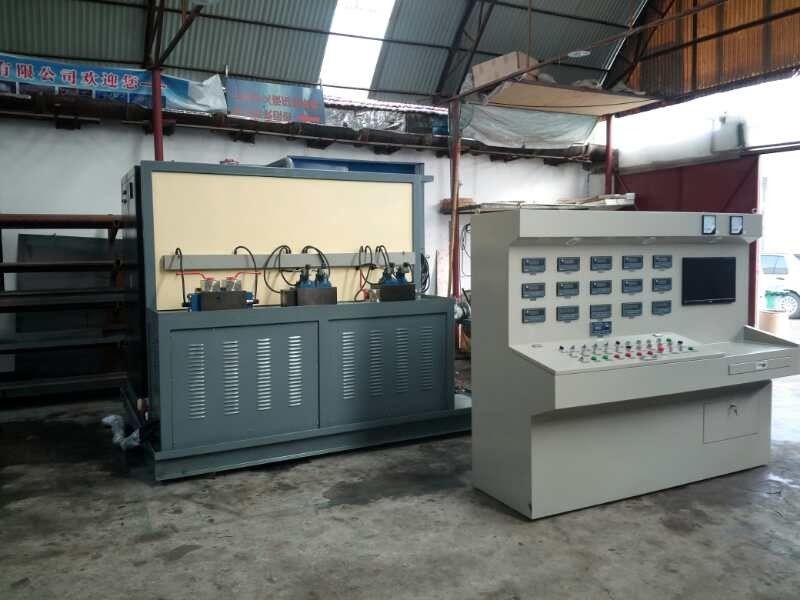

Banco de ensaio hidráulico avançado para soluções de ensaio abrangentes

Bancos de ensaio de bombas hidráulicas para reparação de escavadeiras

com computador e PLC SIEMENS

Este banco de ensaio adota uma estrutura fechada do reservatório de óleo, permitindo o trabalho no ambiente de poeira, mas os utilizadores devem prestar atenção à limpeza regular de poeira no banco de ensaio,para assegurar uma boa dissipação de calor do sistema hidráulico e a limpeza do óleo.

O YST 500 é um banco de teste profissional abrangente, que foi concebido para testar a bomba/motor hidráulico, bem como para testar o motor da bomba pr reparado.A YST 500 seleciona componentes e acessórios hidráulicos de alta qualidade nacionais e estrangeiros, por isso tem as vantagens de estrutura compacta, qualidade confiável, design razoável,Facilidade de utilização e manutenção e outras características/ Está em conformidade com a norma chinesa GB3766-88 "sistema hidráulico de condições técnicas gerais" , em que todos os pedidos de ensaio podem ser atendidos pelo YST 500/

Parâmetros principais

• Dimensões e parâmetros principais

Peso: 3 toneladas

Dimensão exterior:

Plataforma de condução: 1400*2100*1600mm

O reservatório de óleo principal e a tabela de controlo da válvula: 2700*2050*2030mm

Potência motriz: 110 kW

Motor auxiliar: bomba de abastecimento de óleo de baixa pressão de 22KW é bomba de vela, 45V-75A

Motor auxiliar: 22KW, bomba de abastecimento de óleo de alta pressão é A2F23/31

Fluxo máximo: 500L+500L

2. a configuração principal e os parâmetros do banco de ensaio

Modo de condução: motor elétrico

Velocidade: motor de quatro polos, 0 ‰ 3000 r/min (Recomenda-se utilizar menos de 2300 r/min)

Modo de carga: edição por computador; modo manual e automático para pressão de carga,

Modo de abastecimento de óleo: autoabsorção e força

Modo de exibição: medidor digital e ecrã do computador

Modo de operação: operação manual e automática

3 meio de trabalho:Óleo hidráulico ISOVG46

4. Volume do reservatório de óleoProjetado para 1250 L, 1200 L na realidade.

5- O requisito de pureza do óleo:

GB/T14039 19/16 ((NAS10 grau)

IV: Instruções de instalação

1Após a chegada deste sistema hidráulico, verifique se tudo está dentro dos requisitos, se o banco de teste atende ao pedido de projeto e se há algum dano.Contactar directamente o fabricante.

• Quando cada parte do sistema hidráulico for instalada, certifique-se de que a tampa ou o revestimento de todas as portas de óleo externas não caem antes de combinar as mangueiras para este equipamento,para evitar qualquer poluição deste sistema hidráulico.

• Após este sistema hidráulico ser transportado para a posição de instalação, fixa-o firmemente, para evitar qualquer influência no desempenho deste sistema hidráulico.

• Depois de cada parte deste sistema hidráulico está em seu

posição correta, combinar mangueiras para o sistema hidráulico de acordo com o desenho hidráulico operacional.

5. Ao fazer o trabalho de ligação, não perca ou danifique nenhum selo,

6Após a conclusão da instalação, por favor conecte os componentes elétricos de acordo com o diagrama de fiação.
