Equipamento de ensaio de bomba hidráulica industrial fácil de operar 31Mpa -42Mpa

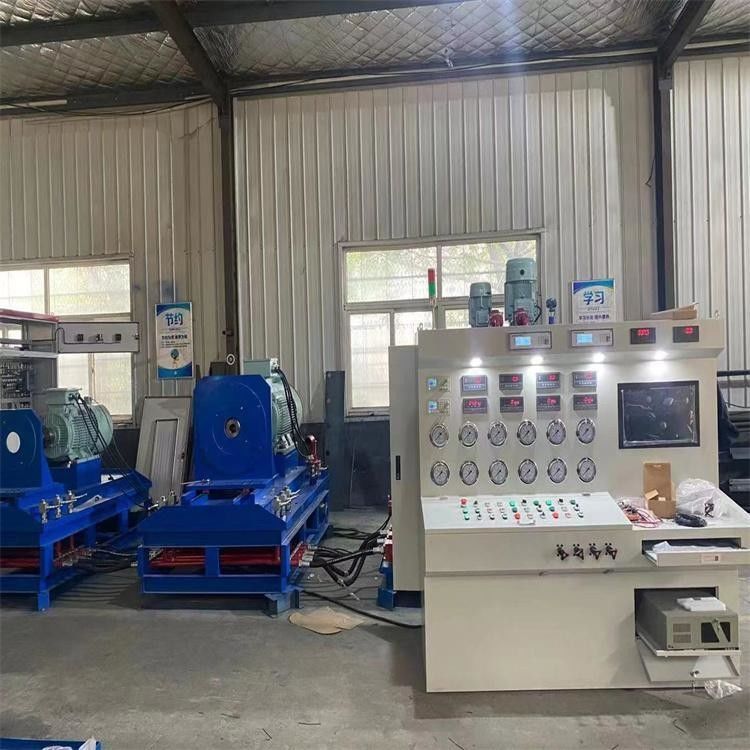

Banco de ensaio de bomba hidráulica / motor

Breve introdução

O banco de ensaio hidráulico integral é um equipamento especializado utilizado para ensaios e avaliação de componentes hidráulicos em empresas de manutenção.O sistema selecciona componentes e acessórios hidráulicos e elétricos de alta qualidade no país e no exterior, e possui as características de estrutura compacta, qualidade fiável, conceção razoável, fácil utilização e manutenção,

O sistema hidráulico deste banco de ensaio adota uma estrutura de tanque de óleo fechado, o que lhe permite trabalhar num ambiente empoeirado.Deve prestar-se atenção à limpeza regular do pó no equipamento hidráulico durante a utilização para garantir que o sistema hidráulico tem uma boa dissipação de calor e limpeza do óleo..

Características estruturais

Este dispositivo utiliza um motor elétrico como sistema de accionamento para todo o banco de ensaio e está equipado com duas unidades de motor de bomba de óleo como sistemas auxiliares de abastecimento de combustível para o banco de ensaio.O banco de ensaio é dividido em quatro partes.A estrutura de instalação tem as vantagens de peso leve, estrutura compacta,e fácil instalação.
Adota um projeto de bloco de circuito de óleo integrado, o sistema tem as características de baixo vazamento, estrutura compacta, fácil desmontagem e montagem.
O circuito de óleo de saída está organizado de forma limpa e clara, tornando-o fácil de operar e instalar.


Parâmetros principais:

Potência: 160KW+22KW+2.2KW+0.8KW+0.8KW+0.75
Pressão máxima: 35 MP;
Fluxo principal do sistema: 550L+550L
Velocidade da bomba hidráulica: 0-1500 r/min
Configuração funcional e parâmetros do banco de ensaio:
Função: O banco de ensaio hidráulico abrangente pode testar os seguintes componentes:
Ensaios principais: bombas hidráulicas simples e duplas; bombas hidráulicas abertas e fechadas; motor hidráulico axial de alta velocidade, etc.
Modo de accionamento: Potência de saída do motor elétrico de 160 kW; Velocidade de rotação 0-1500 r/min

Itens testados
Ensaio de inspecção do deslocamento: sem pressão de carga, medir o deslocamento.
Ensaio de eficiência volumétrica: medir a eficiência volumétrica em condições de funcionamento nominal.
Ensaio de sobrecarga: deslocamento máximo, velocidade nominal,e a pressão nominal da bomba hidráulica deve ser mantida durante menos de 1 minuto a 110% ou pressão máxima (dependendo da potência do componente testado).
Fugas externas: no ensaio acima, verificar a situação de fugas da parte de vedação.
Precisão do ensaio: (1) Pressão: precisão ± 0,1%, faixa de medição 0-35Mpa
(2) Cálculo do caudal: precisão ± 0,5%, faixa de medição 5-400L/min
(3) Velocidade: precisão ± 0,5%, faixa de medição 0-2200 r/min
(4) Temperatura: precisão ± 1 °C, faixa de medição -20-100 °C
